前言

基于现有研发需求，查阅相关资料并实地验证编译方法可行性，遂以本教程记录技术实施过程，本教程目的是为编译Windows x64环境下进行地图引擎库的开发，适用于QT + VisualStudio的IDE集成开发环境。

一、准备资源

  • 源码文件及版本

    OpenSceneGraph-3.6.5.zip、osgearth-osgearth-3.4.zip、osgQt.zip

  • 测试数据文件

    OpenSceneGraph-Data-3.4.0.zip

  • OpenGL依赖

    EGL-Registry-main.zip、OpenGL-Registry-main.zip、3rdParty_VS2017_v141_x64_V11_full.7z

  • OsgEarth的第三方依赖库（源码）

    lerc-19542a0.zip、imgui-9e8e5ac.zip、rapidjson-f54b0e4.zip、sqlite-amalgamation-3390200.zip、sqlite-dll-win-x64-3390200.zip、glew-2.1.0-win32.zip

  • 编译环境软件

  • Cmake 3.18.3、VisualStudio 2017 （以下简称VS2017）、Qt Creator 5.12.2 (以下简称Qt)

二、编译Osg

1）准备编译环境

安装Cmake、VS2017、Qt等编译环境，具体过程不在赘述，网上有很多教程，默认安装即可。

2）创建源码编译空间

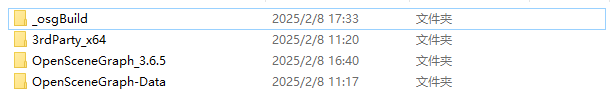

在任意磁盘路径下，创建文件夹Osg，如下图所示（本人比较懒，直接在桌面建的）

image-20250208173511325

  • _osgBuild： 用于存储Cmake编译的VS项目文件

  • __3rdParty_x64：__用于存储第三方依赖库（将3rdParty_VS2017_v141_x64_V11_full.7z文件解压放入该文件夹中中）

  • __OpenSceneGraph_3.6.5：__用于存放Osg3.6.5的源码（将3rdParty_VS2017_v141_x64_V11_full.7z文件解压放入该文件夹中）

  • __OpenSceneGraph-Data：__可有可无，是为了编译结束后，用里面的数据验证库编译是否成功（将OpenSceneGraph-Data-3.4.0.zip文件解压放入该文件夹中）

3）构建Osg的解决方案

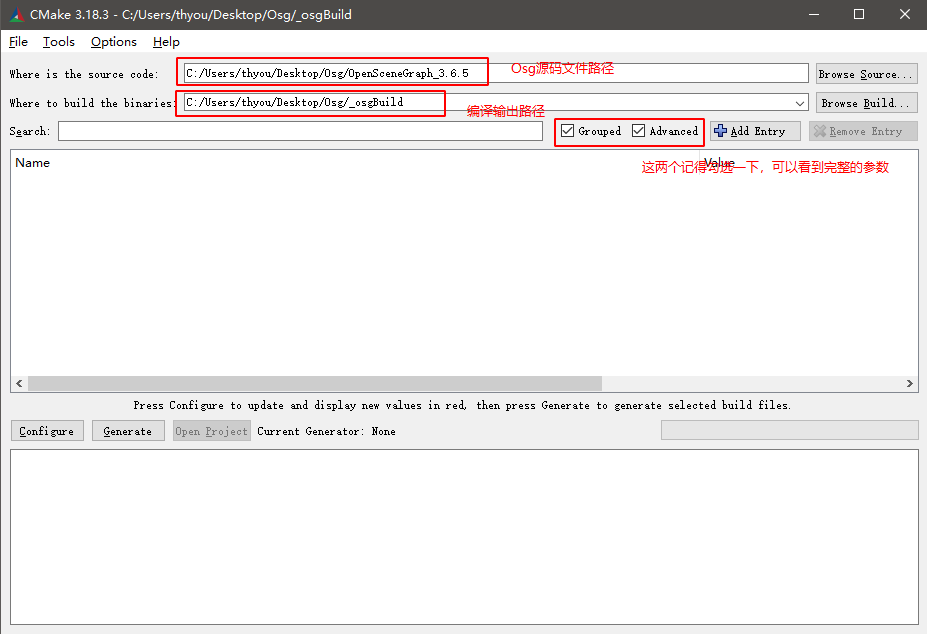

打开Cmake-Gui主界面，设置源码路径、编译输出路径，如下图所示

image-20250208174801629

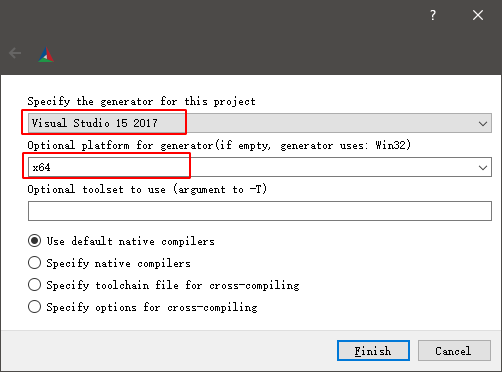

点击”Configure“按钮，设置编译参数，如下图所示

image-20250208175151213

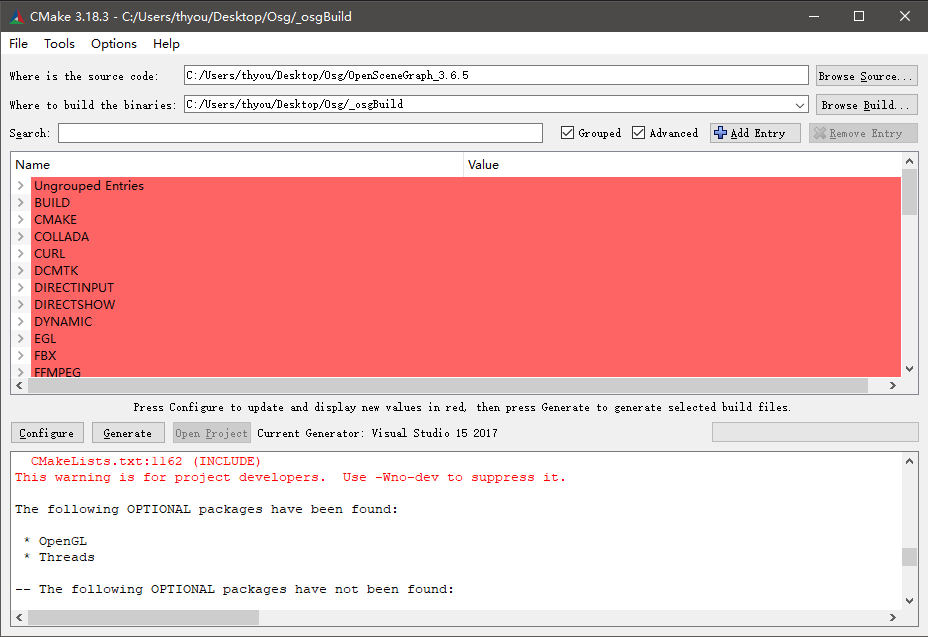

点击“Finish”按钮，开始配置源码，等进度条走完，出现“一片红”，如下图所示

image-20250209090923399

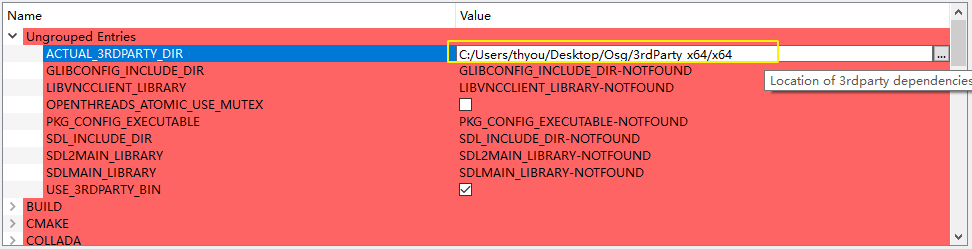

点击Ungrouped Entries项展开，在第一项ACTUAL_3RDPARTY_DIR中选择3rdParty_VS2017_v141_x64_V11_full中的x64文件夹路径，

image-20250209091716775

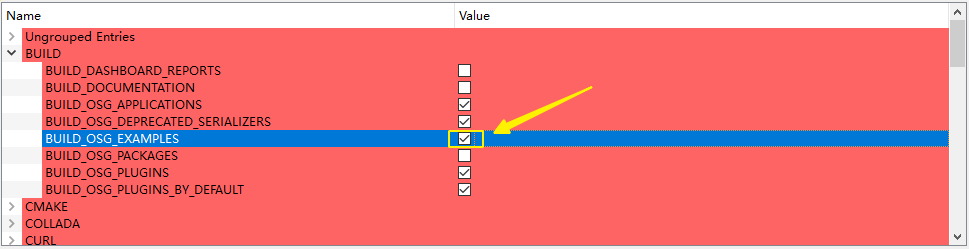

点击BUILD项展开，勾选BUILD_OSG_EXAMPLES项，

image-20250209091627340

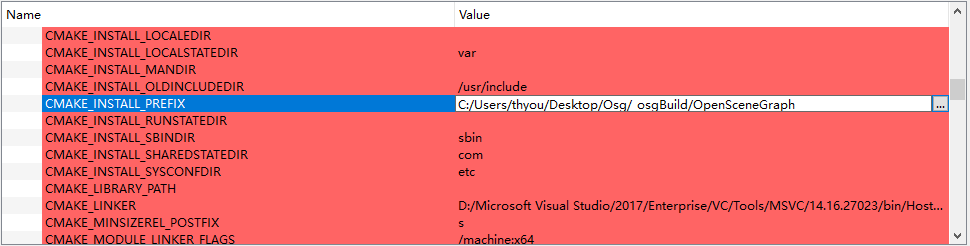

点击CMAKE项展开，将CMAKE_INSTALL_PREFIX项的路径修改为”_osgBuild“中的OpenSceneGraph文件夹（目录下没有这个文件夹没关系，INSTALL时会自动创建）,

image-20250209092115404

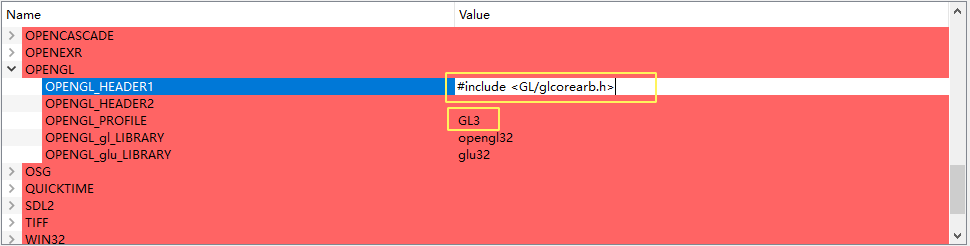

点击OPENGL项展开，修改OPENGL_HEADER1项为#include <GL/glcorearb.h>，修改OPENGL_PROFILE项为GL3

image-20250209092542101

[!NOTE]

注意：OSGEarth3.3版本必须要OSG支持GL3，所以需要另外的GL API文件

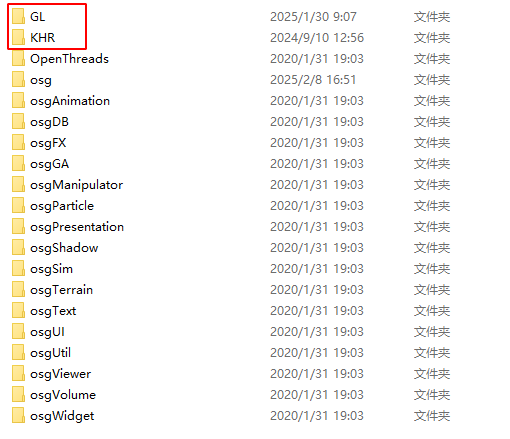

分别对EGL-Registry-main.zip、OpenGL-Registry-main.zip两个文件进行解压并打开他们的api文件夹，复制EGL-Registry-main\api文件夹中的KHR文件夹，放入Osg源码的include文件夹中（Osg\OpenSceneGraph_3.6.5\include），同样，复制OpenGL-Registry-main\api文件夹中的GL文件夹，放入Osg源码的include文件夹中（Osg\OpenSceneGraph_3.6.5\include），如下图所示

image-20250209093457296

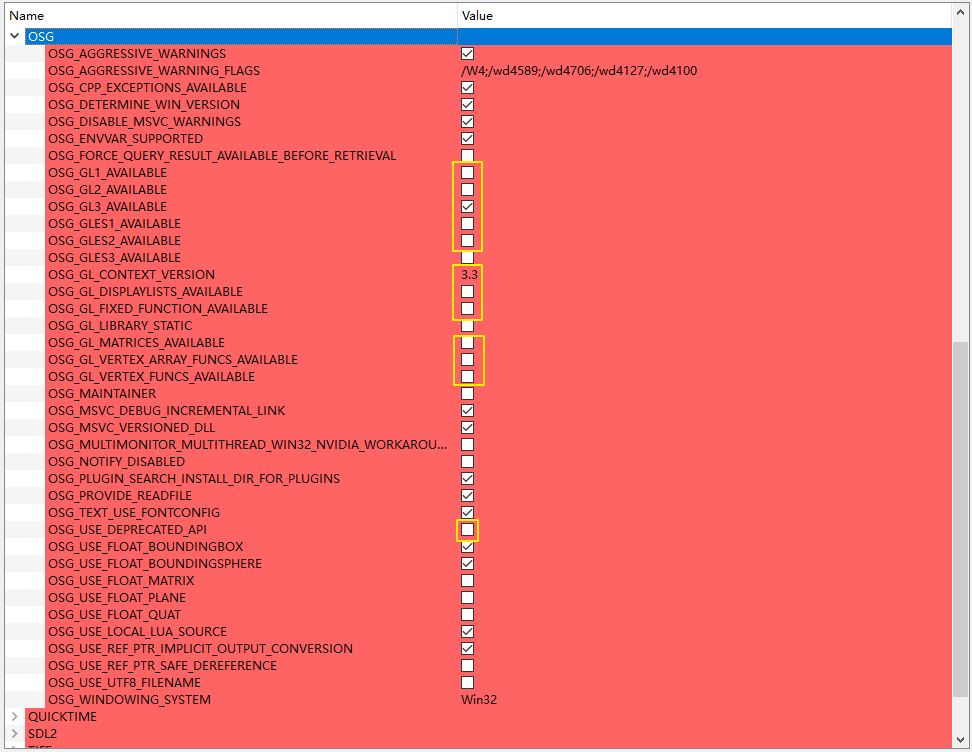

点击OSG项展开，修改OSG_GL_CONTEXT_VERSION项为3.3，

勾选

OSG_GL3_AVAILABLE

取消勾选

OSG_GL1_AVAILABLE
OSG_GL2_AVAILABLE
OSG_GLES1_AVAILABLE
OSG_GLES2_AVAILABLE
OSG_GL_DISPLAYLISTS_AVAILABLE
OSG_GL_FIXED_FUNCTION_AVAILABLE
OSG_GL_MATRICES_AVAILABLE
OSG_GL_VERTEX_ARRAY_FUNCS_AVAILABLE
OSG_GL_VERTEX_FUNCS_AVAILABLE
OSG_USE_DEFRECATED_API

修改结果如下图所示，

image-20250209094412412

[!NOTE]

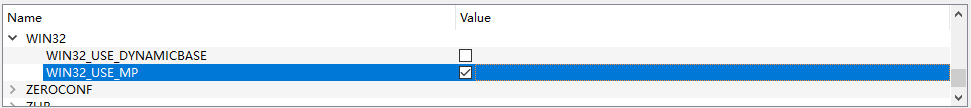

提示：VS 2017编译提速小技巧

点开WIN32项，勾选WIN32_USE_MP，可在提升编译速度

image-20250209095616849

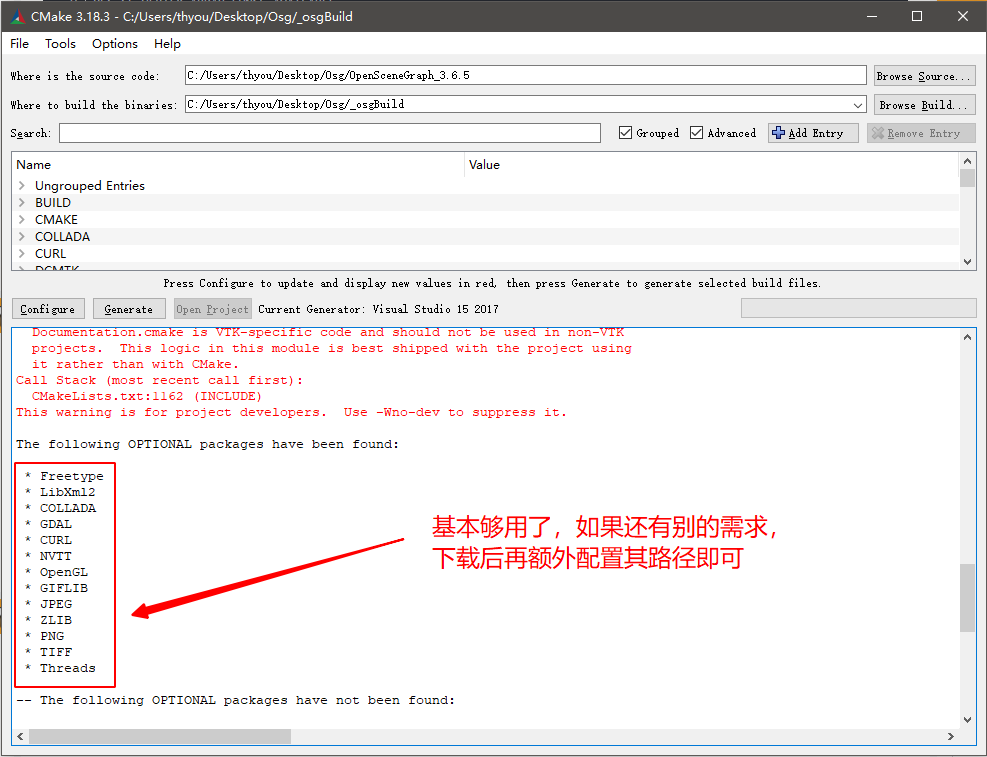

然后一直点击"Configure"按钮直到没有红色项，从下面log可见部分库已经找到（如果没有其他要求，官网下的依赖包中的库应该就已经足够，不需要额外再下别的库了

image-20250209094746210

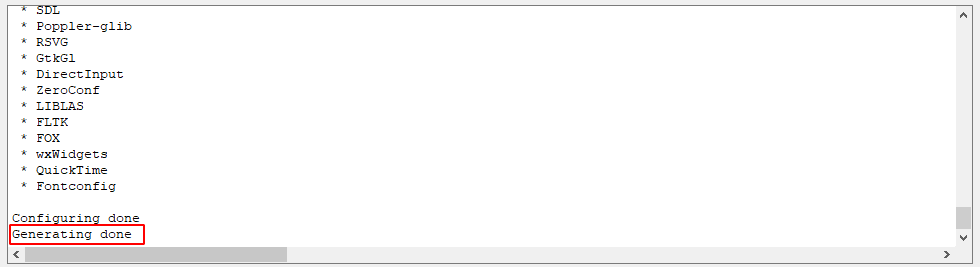

点击“Generate”按钮，等进度条走完，下方log显示Generating done，即项目生成结束，

image-20250209095025081

4）VS 2017编译Osg

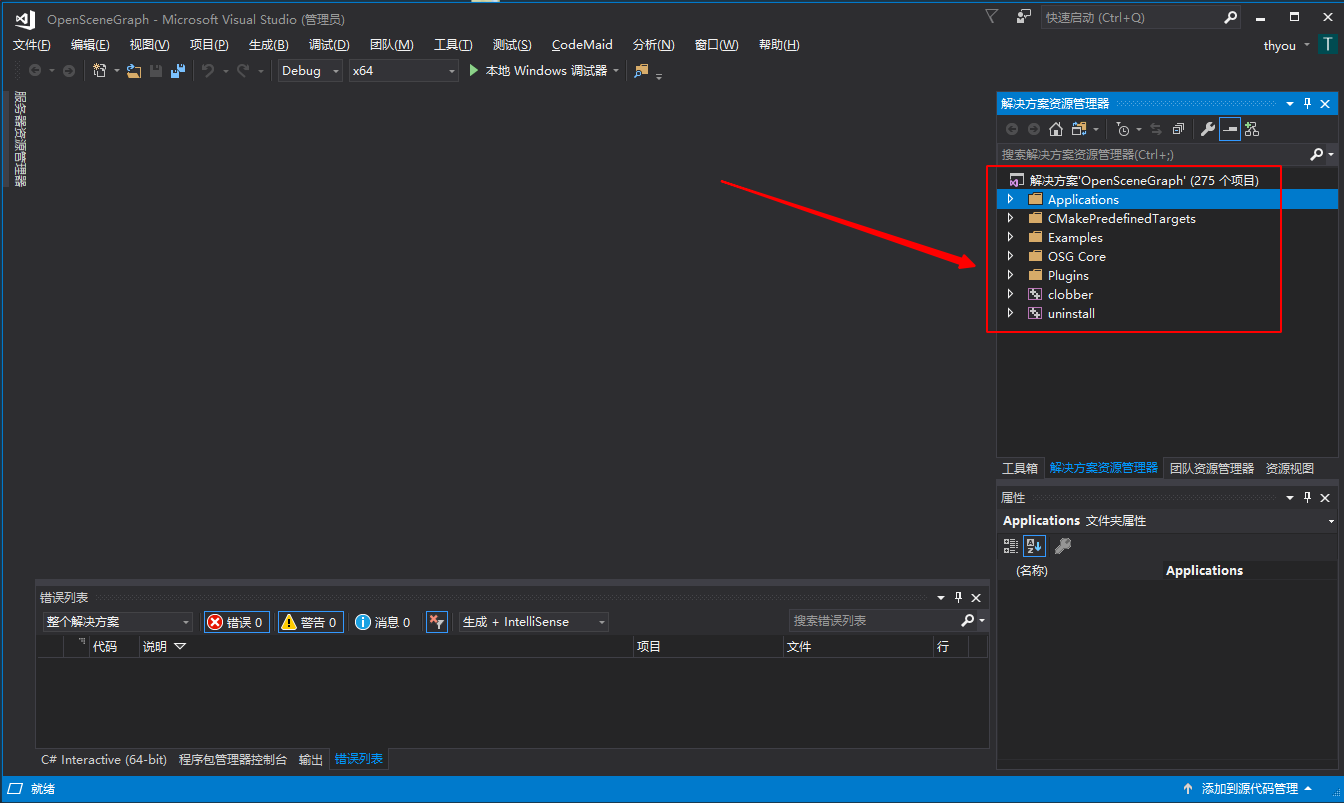

在Cmake-Gui主界面，点击“Open Project”按钮，直接弹出VS2017的项目界面，或者到Osg\_osgBuild文件路径下，直接打开OpenSceneGraph.sln解决方案文件，

image-20250209100343268

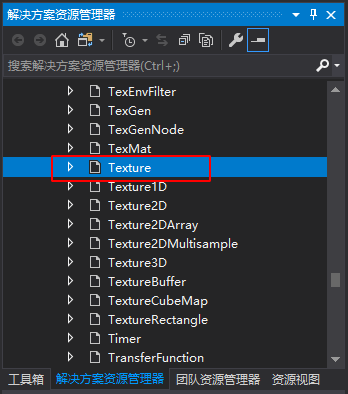

在解决方案管理器中打开OSG Core文件夹中的osg项目，找到头文件中的Texture文件，

image-20250209100559079

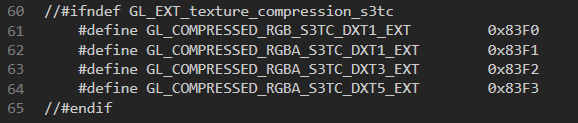

双击打开Texture文件，分别注释掉第60和69行，其原因是宏GL_EXT_texture_compression_s3tc已经在glcorearb.h中定义，如若不注释掉，一般会出现重定义错误，

image-20250209101026496

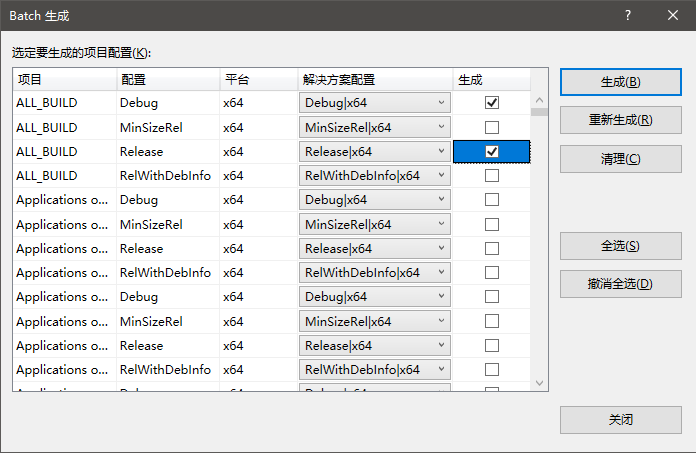

点击菜单栏中的"生成"，下拉选择“批生成(T)”，打开Batch生成界面，勾选ALL_BUILD的Debug和Realse项，如下图所示，

image-20250209101522986

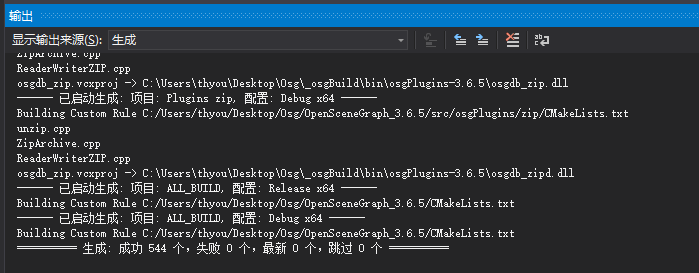

点击"生成(B)“按钮，开始漫长的编译等待，编译过程中可能会出现一些警告提示，如“Unicode之类的格式问题”，这个主要是跟MSVC的编译器有关，总之无伤大雅，只要不是错误就行，差不多经过一个小时的等待（不同的电脑性能不一样，可能会更长），下方输出框生成：成功***个，失败0个，最新0个，跳过0个等信息，表示初步编译通过，如下图所示，

all_build_result

再次打开批生成，将ALL_BUILD的两个取消勾选，找到INSTALL勾选Debug和Release，点击”生成(B)“按钮，等待完成。

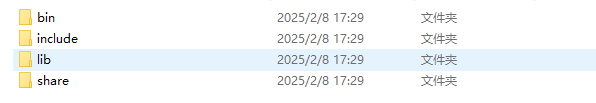

再之后，打开Osg\_osgBuild\OpenSceneGraph的目录，即是生成好了的库文件。

[!NOTE]

注意：这个目录中的include中是不带之前的GL和KHR文件夹的，记得手动复制过来。

image-20250209102556671

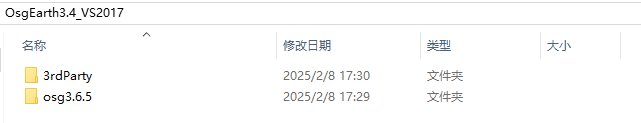

在桌面上创建文件夹OsgEarth3.4_VS2017，将编译好的osg库复制进去，然后把之前的3rdParty文件夹复制过来，为后面编译OsgEarth备用，如下图所示

image-20250209172856331

5）Osg编译有效性验证

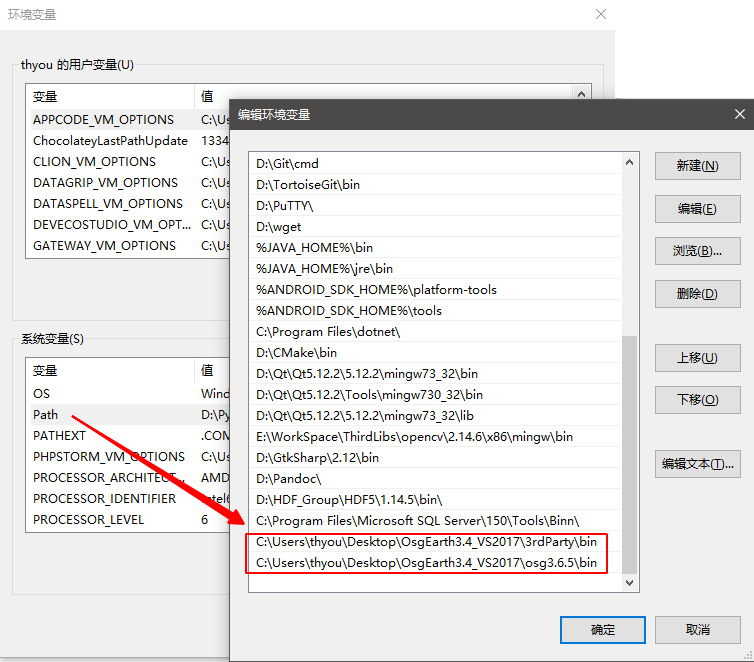

验证之前，需要设置Osg、3rdPart对并bin文件中的环境变量，

image-12314564

设置完成后，记得重启一下电脑，要不然不会生效，新建OsgTest控制台项目

在Main函数中复制代码，并引入头文件，如下所示

#include <iostream>
#include <osg/Node>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>

int main()
{
    /* cow.osg文件路径记得改一下，换成你自己的 */
	osg::Node * node = osgDB::readNodeFile("C:\\Users\\thyou\\Desktop\\Osg\\OpenSceneGraph-Data\\cow.osg");
	osgViewer::Viewer viewer;
	viewer.setSceneData(node);
	viewer.realize();
	viewer.run();
	return 0;
}

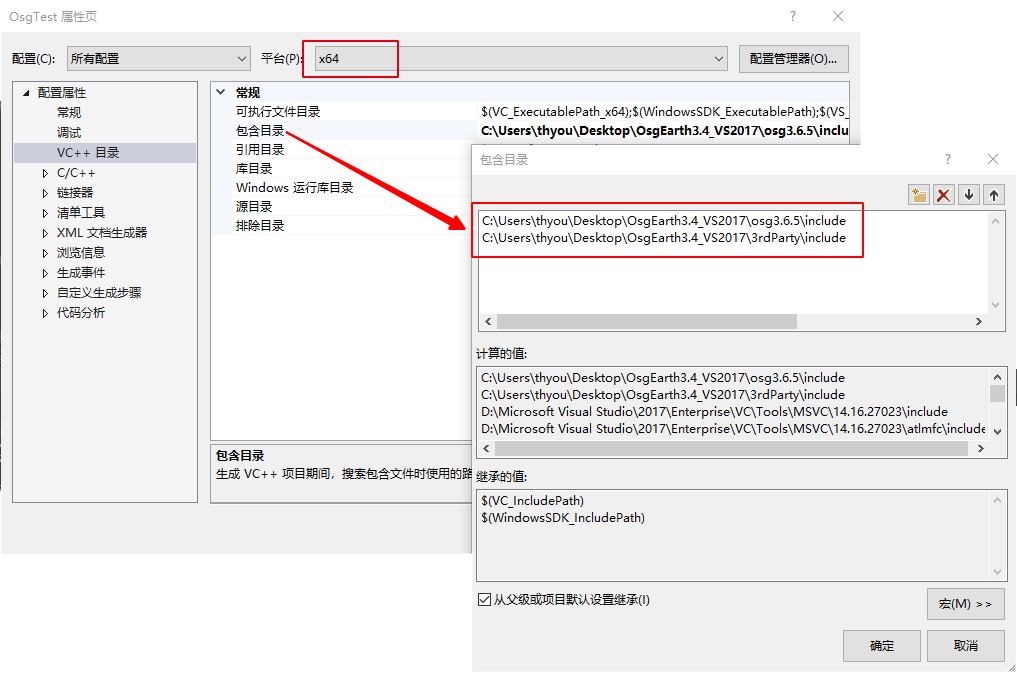

右击项目属性，配置一下头文件引用范围库，如下图所示

image-4845415

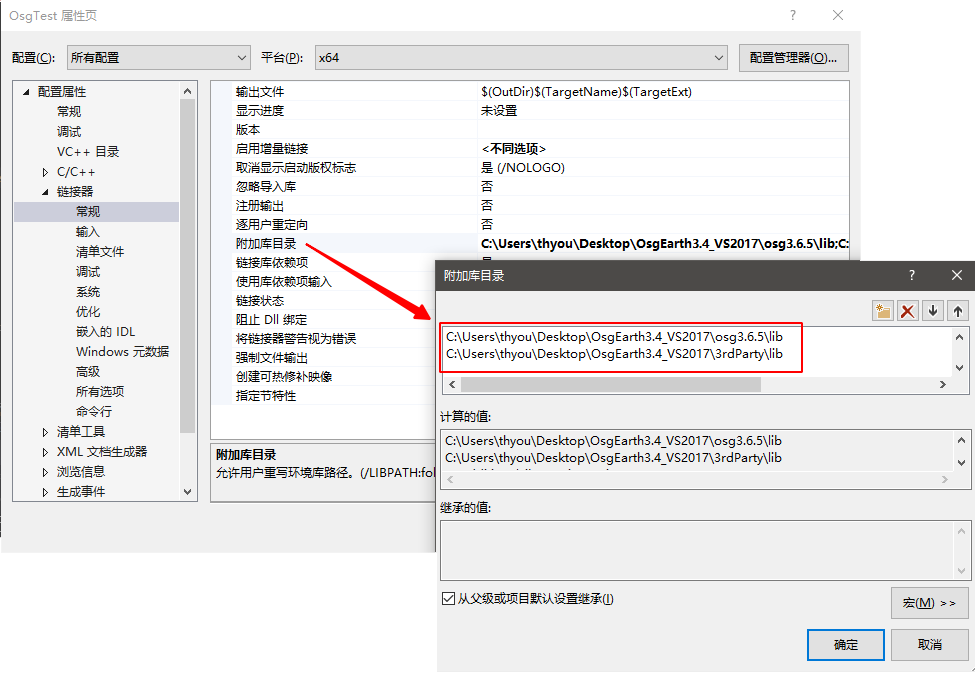

配置引用库，如下图所示

image-202502091025888871

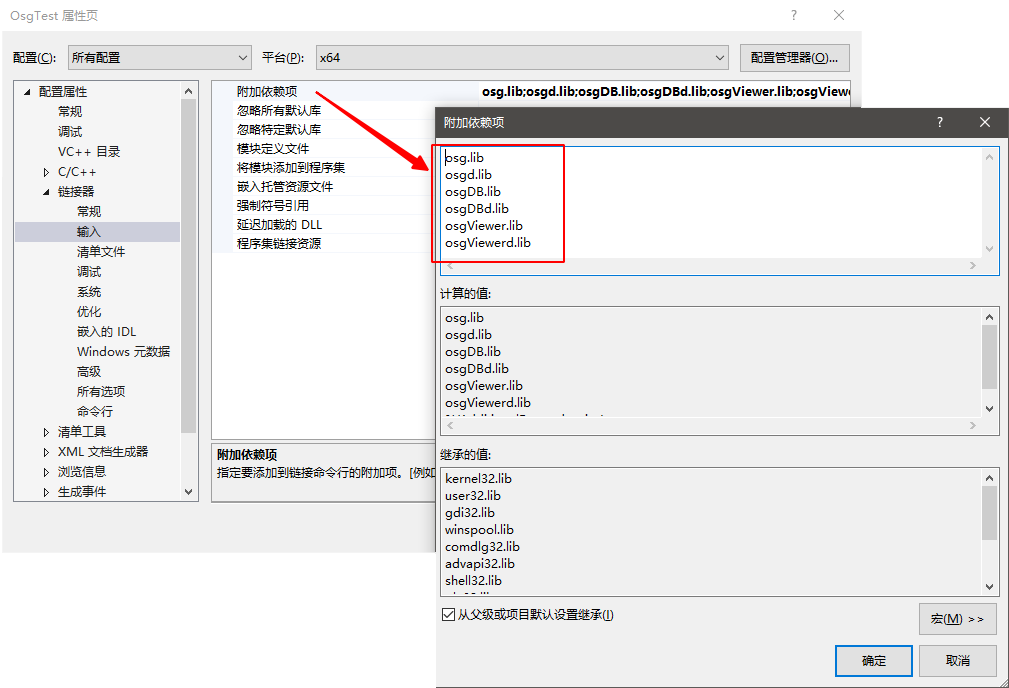

把用到的几个lib名称添加进去，要不然提示找不到

[!NOTE]

注意：lib文件夹中名称为xxxd.lib的库文件，是debug版本的库文件，如osgd.lib是osg.lib的debug版本

image-202502091025888971

点击“本地Windows调试器”，开始运行，

image-20250209113622376

运行结果如下图所示

image_20250209114232

[!NOTE]

解释：因为开启了GL3，所以会对有些渲染不兼容，导致glider.osg和cow.osg的显示效果与通常的有所不同

二、编译OsgEarth

1）创建源码编译空间

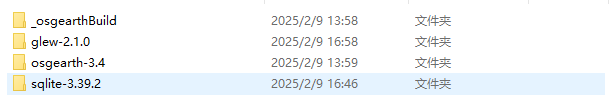

在任意磁盘路径下，创建文件夹OsgEarth，如下图所示（本人比较懒，还是直接在桌面建的）

image-20250209165908906

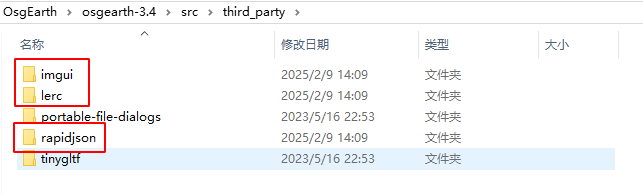

在OsgEarth\osgearth-3.4\src\third_party下imgui、lerc、rapidjson三个库为第三方，需要手动解压后拷贝到对应目录中，

image-20250209141314293

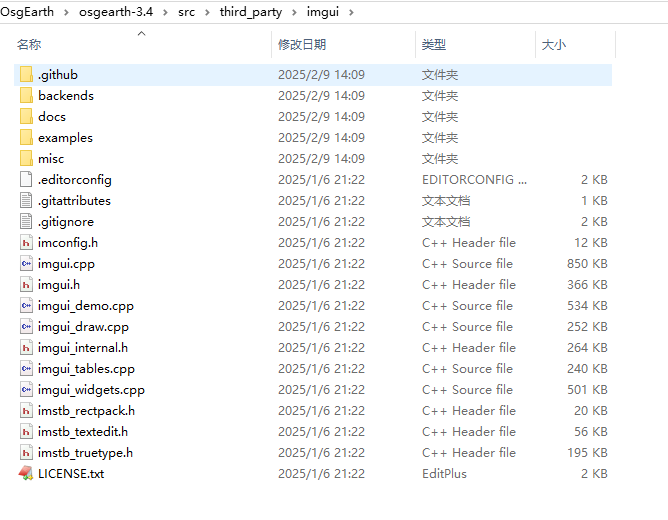

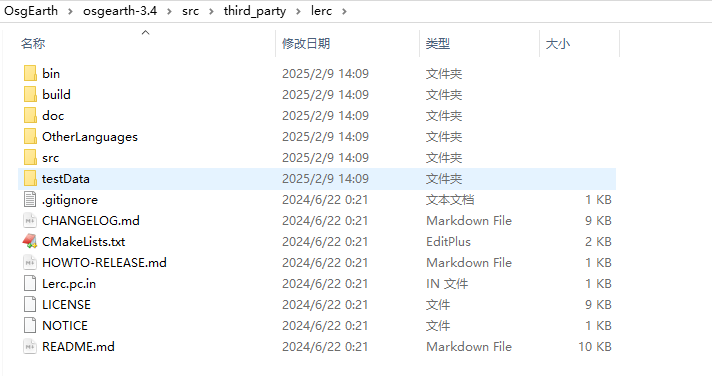

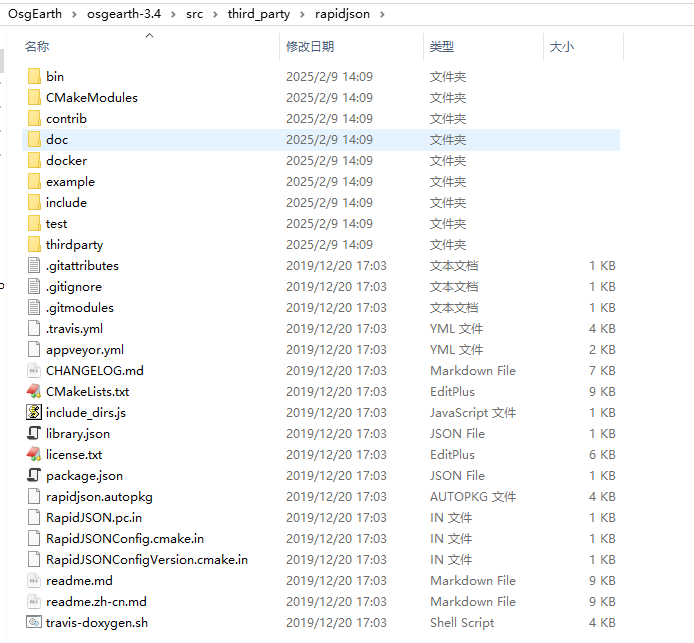

对应的文件为imgui-9e8e5ac.zip、lerc-19542a0.zip、rapidjson-f54b0e4.zip，如下图所示

image-20250209141224921

image-20250209141717570

image-20250209141802073

2）准备sqlite3、glew库

编译sqlite3库

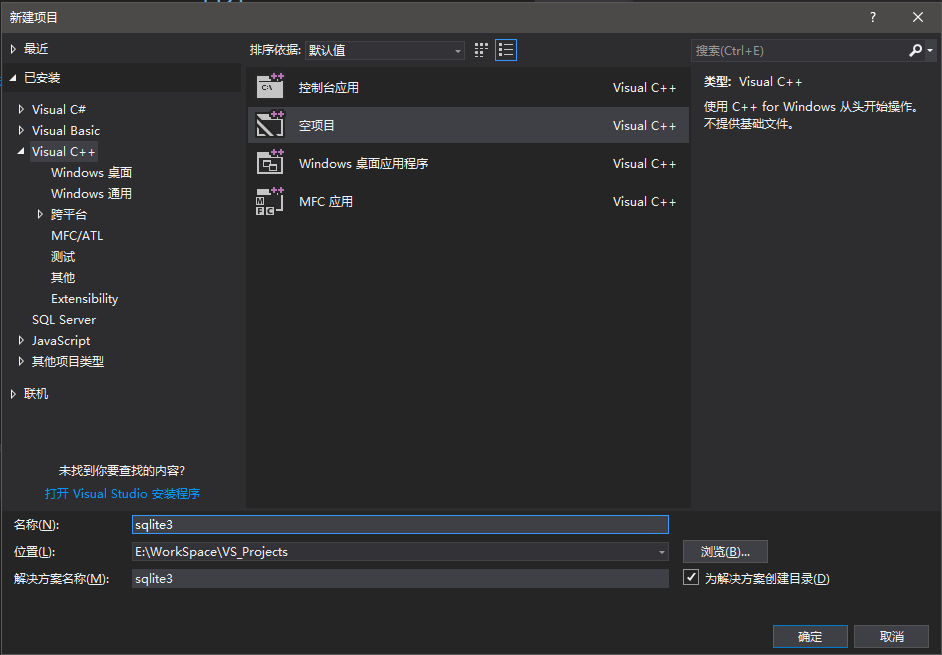

打开VS2017，新建一个空项目，起名为sqlite3，

image-20250209143358704

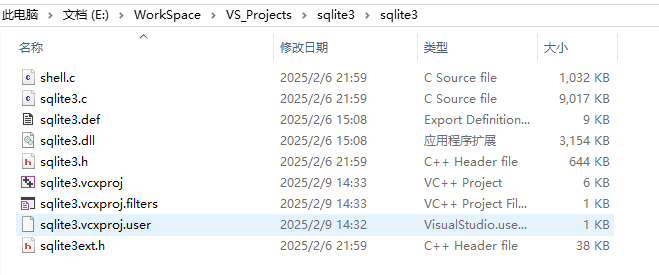

将sqlite-amalgamation-3390200.zip、sqlite-dll-win-x64-3390200.zip两个文件全部解压放入解决方案项目目录中，如下图所示

image-20250209143904028

右键sqlite3项目，添加现有项，

image-20250209144028100

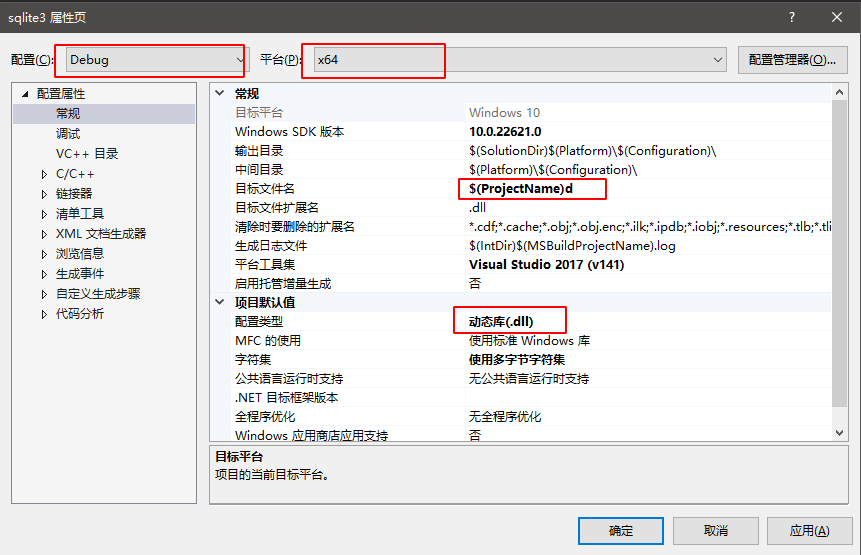

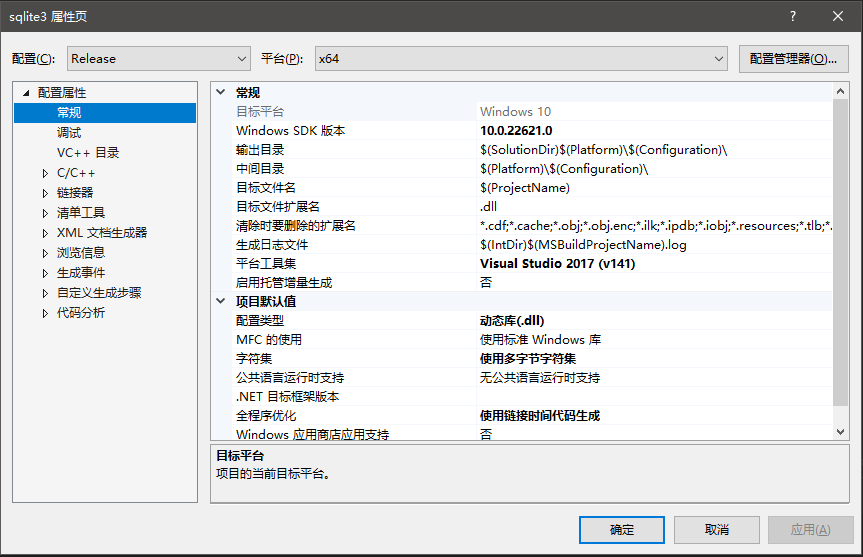

右击项目选择属性，打开项目配置界面，将常规中的配置类型设置为动态库（.dll），在目标文件名后加d（这个仅Debug模式下需要设置，Release模式不需要），

[!NOTE]

注意：编译平台为x64，注意检查一下，此外Debug和Release都要设置，除了目标文件名称处有点区别，其他配置均相同，可以下来配置列表，选择“所有配置”，这样只需要设置一次即可

image-20250209144734809

image-20250209145116691

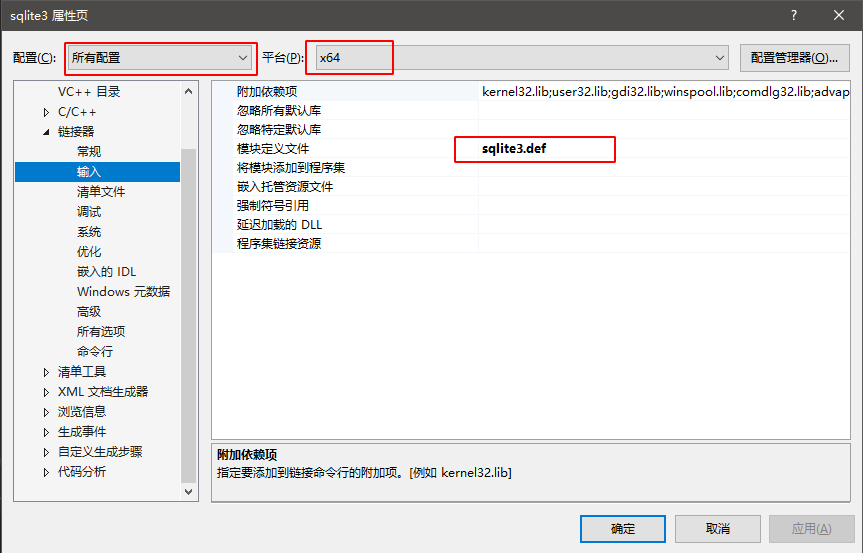

设置链接器-输入中模块定义文件为sqlite3.def，

image-20250209145427384

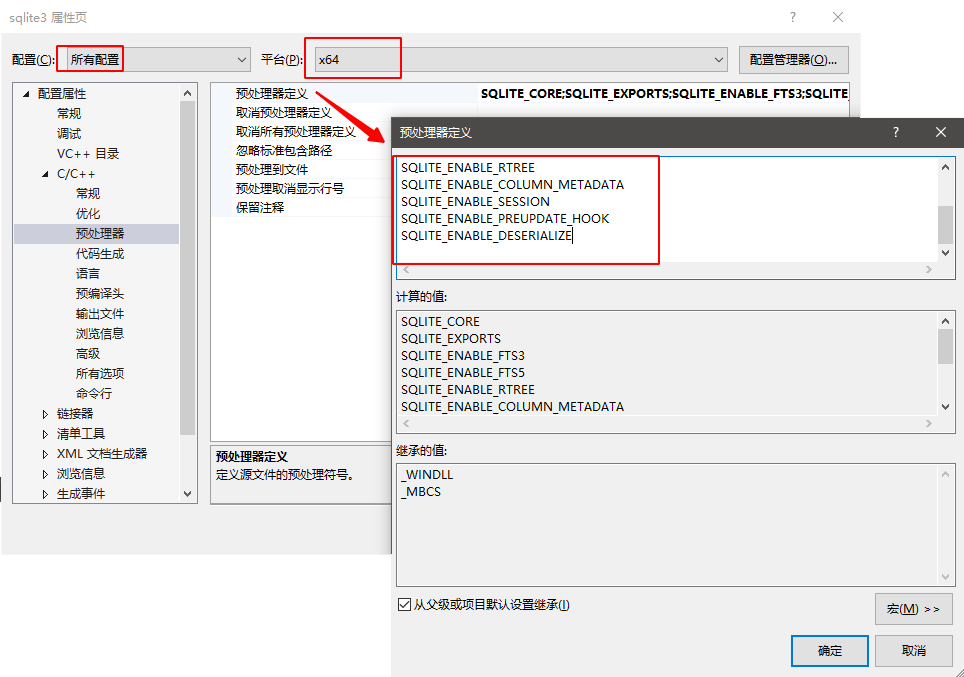

在C/C+±预处理器中预处理器定义中添加以下宏：

SQLITE_CORE
SQLITE_EXPORTS
SQLITE_ENABLE_FTS3
SQLITE_ENABLE_FTS5
SQLITE_ENABLE_RTREE
SQLITE_ENABLE_COLUMN_METADATA
SQLITE_ENABLE_SESSION
SQLITE_ENABLE_PREUPDATE_HOOK
SQLITE_ENABLE_DESERIALIZE

image-d3d3535110

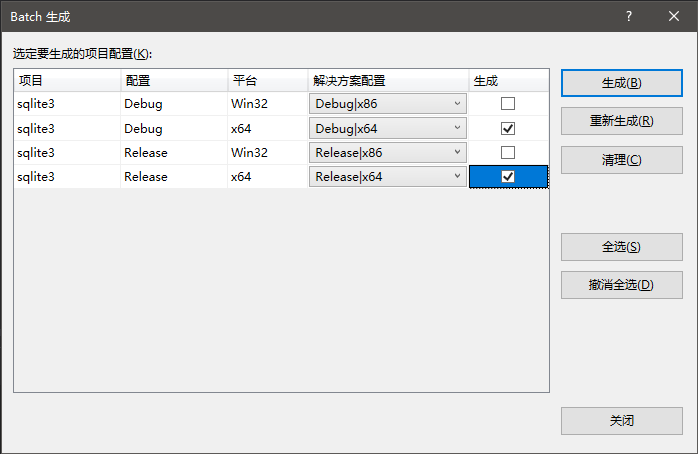

打开批生成界面，勾选sqlite3 x64的Debug和Release，点击“生成(B)“按钮，

image-20250209145847980

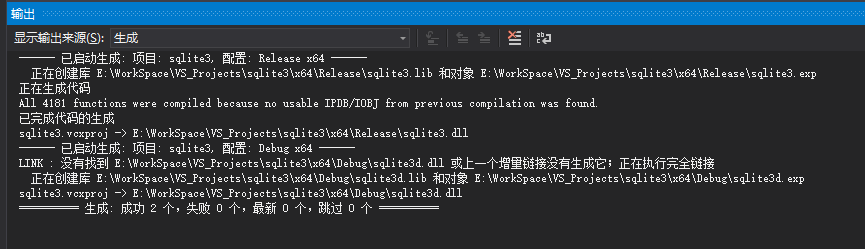

生成完成后，输出窗口会提示”生成: 成功 2 个，失败 0 个，最新 0 个，跳过 0 个“信息表示编译成功。

image-20250209163422399

将生成dll和lib文件分别复制到OsgEarth\sqlite-3.39.2文件夹中，其中sqlite3.dll、sqlite3d.dll文件存入bin文件夹中，sqlite3.lib、sqlite3d.lib，以及相关的pdb、exp、iobj文件全部存入lib文件夹中，将所有的头文件放入include文件夹中，如下图所示

[!NOTE]

注意：没有文件夹，手动创建即可

image-20250209165502338

准备glew库

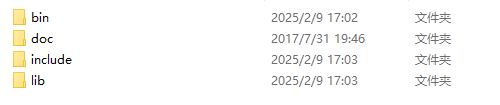

解压glew-2.1.0-win32.zip文件，同样先在OsgEarth\glew-2.1.0文件夹中创建三个文件夹，即bin、include、lib，将解压后的glew-2.1.0-win32文件夹中的对应文件下x64的文件复制到OsgEarth\glew-2.1.0文件夹中，最后把doc文件夹也复制过来（可做可不做，方便以后查看，glew32s.lib是静态库，这里我们只需要动态库，所以glew32s.lib可有可无），复制完成后如下图所示，

image-20250209170700282

3）构建OsgEarth的解决方案

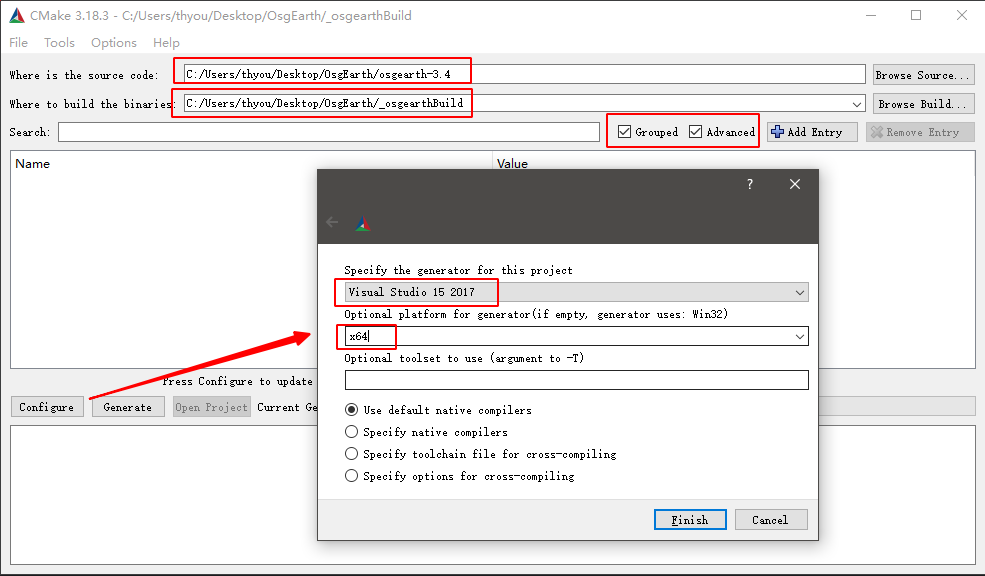

开始部分和Osg编译一样，打开Cmake-Gui主界面，设置源码路径、编译输出路径、选择VS编译器，如下图所示

image-20250209171355507

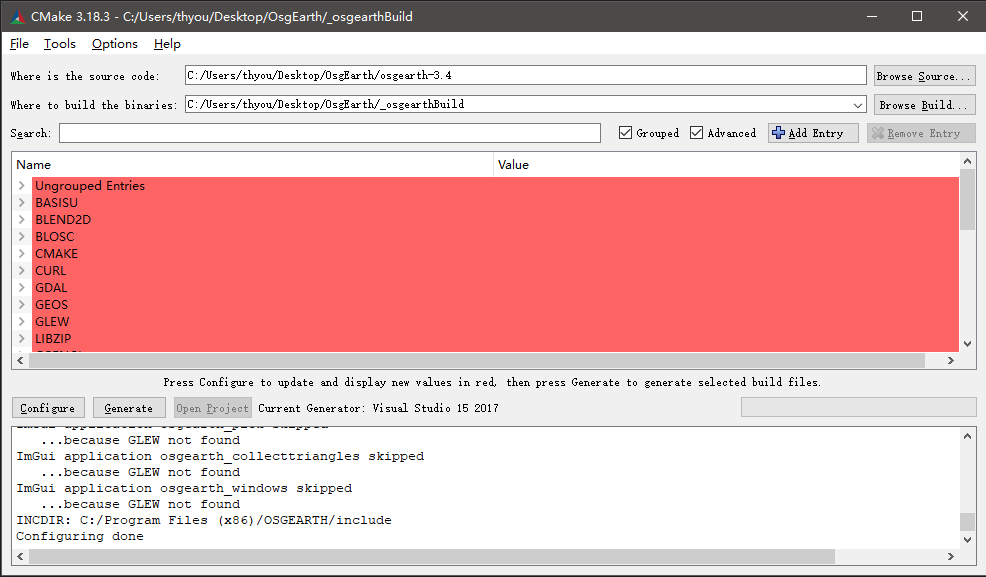

点击”FInish“按钮以后，等待进度条走完，还是一片红，下面慢慢处理一下，

image-20250209171931400

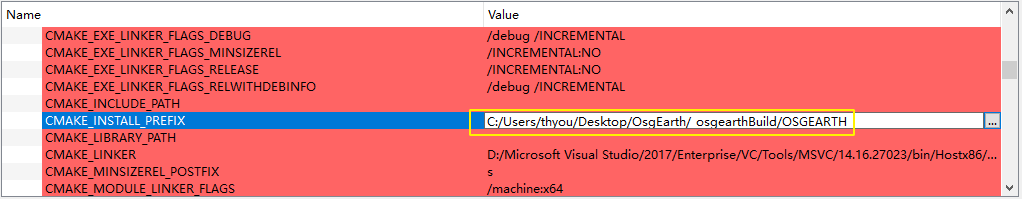

点击CMAKE项展开，将CMAKE_INSTALL_PREFIX项的路径修改为创建的项目文件夹中的OSGEARTH文件夹（目录下没有这个文件夹没关系，INSTALL时会自动创建）

image-20250209172304752

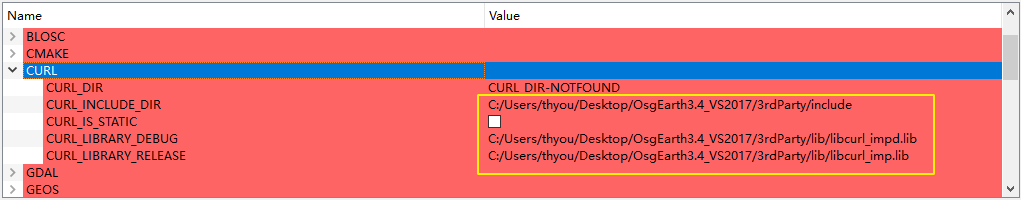

点击CURL项展开，INCLUDE设置为OSG的3rdParty包中include目录，此目录下可见有curl文件夹，DEBUG和RELEASE设置为3rdParty包中lib目录下的libcurl_impd.lib和libcurl_imp.lib文件，取消静态库的勾选

image-20250209173111000

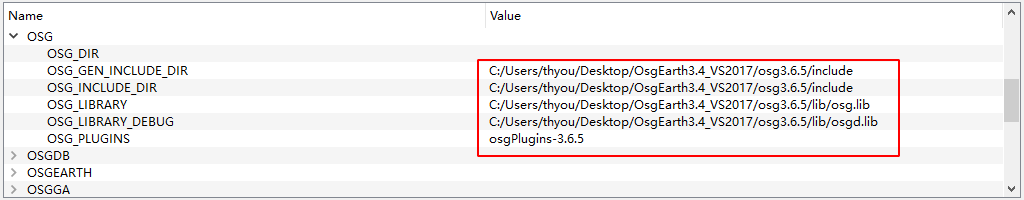

然后就是下面一系列有关OSG的依赖，只用点开OSG项，在第一个OSG_DIR中设置之前OSG的CMAKE_INSTALL_PREFIX项设置的路径，然后点击”Configure“按钮，刷新完成应该会全部找到了

image-20250209173434997

[!NOTE]

技巧：如果第二步中5)的操作结束后，没有将Osg、3rdParty的环境变量移除的话，上面点击”Configure“应该能将所有的库检索出来

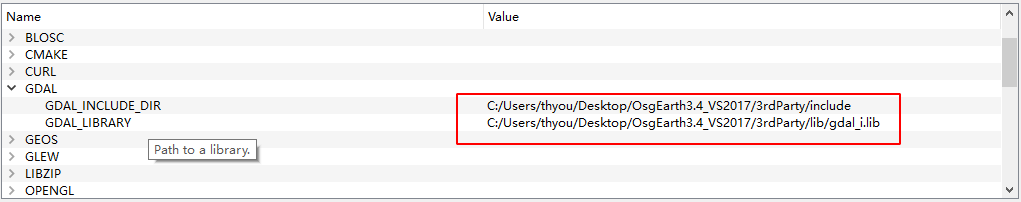

如果再次弹出Error提示窗，查看是否是GDAL，点开并选择相关参数

image-20250209174134544

依次点开OSG相关的项，应该就都自动找到了。如果还有错误，请查看依赖项是什么，根据实际情况自行下载即可，我这里只设置GLEW和SQLITE3了，

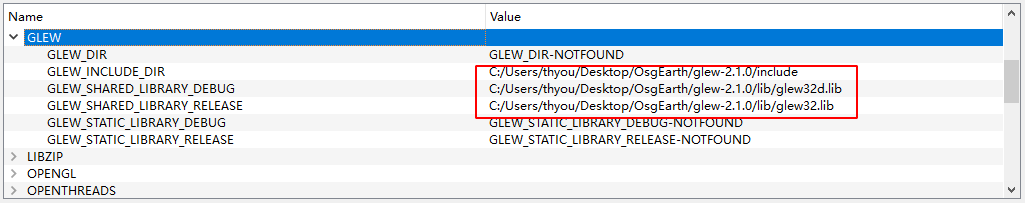

点击GLEW项展开，设置INCLUDE为之前glew的include目录，SHARED_LIBRARY_DEBUG为glew32d.lib，SHARED_LIBRARY_RELEASE为glew32.lib

image-20250209175736834

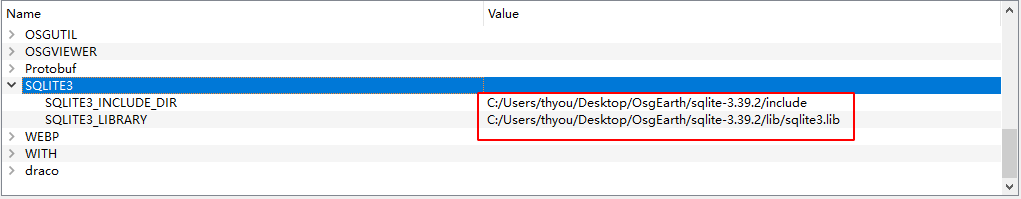

点击SQLITE3项展开，设置INCLUDE为之前sqlite3的include目录（这里我没有新建单独的include文件夹，.h文件直接放在了根目录下），LIBRARY为sqlite3.lib

image-20250209175909697

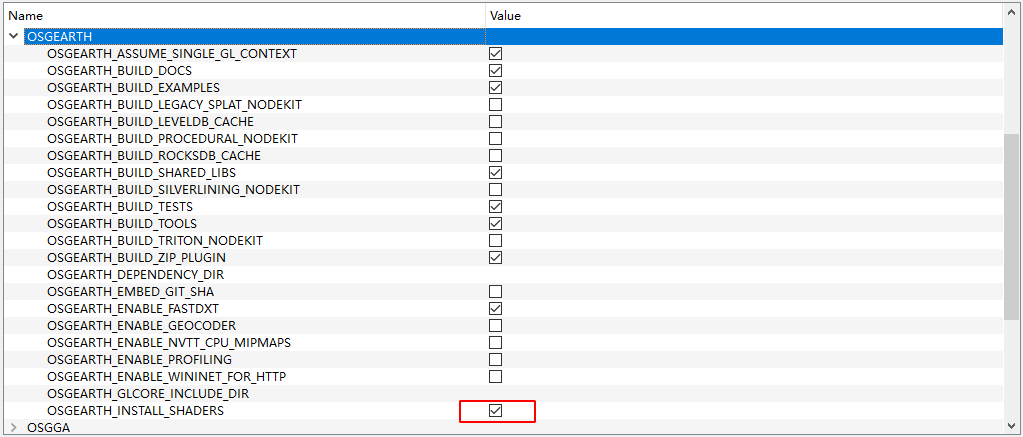

点击OSGEARTH项展开，这里有几种NodeKit，可以根据需要勾选，勾选后可能会需要另外的第三方依赖（例如Triton和Silverlining），请自行下载，这里我就保持默认，然后仅勾选OSGEARTH_INSTALL_SHADERS项

image-20250209180220373

最后点击Generate按钮，等待项目生成完毕

image-20250209180403569

4）VS 2017编译OsgEarth

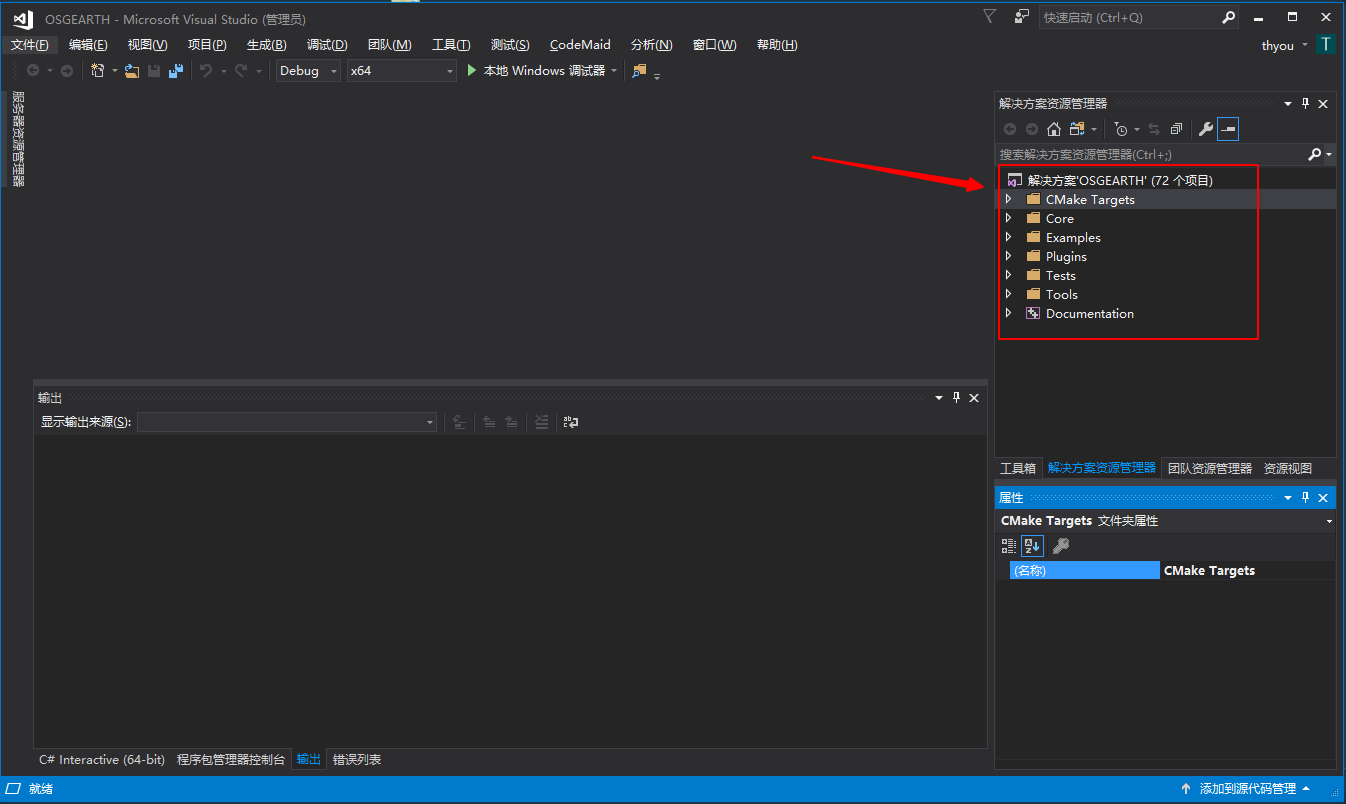

在Cmake-Gui主界面，点击“Open Project”按钮，直接弹出VS2017的项目界面，或者到OsgEarth\_osgearthBuild文件路径下，直接打开OSGEARTH.sln解决方案文件，

image-20250209180643185

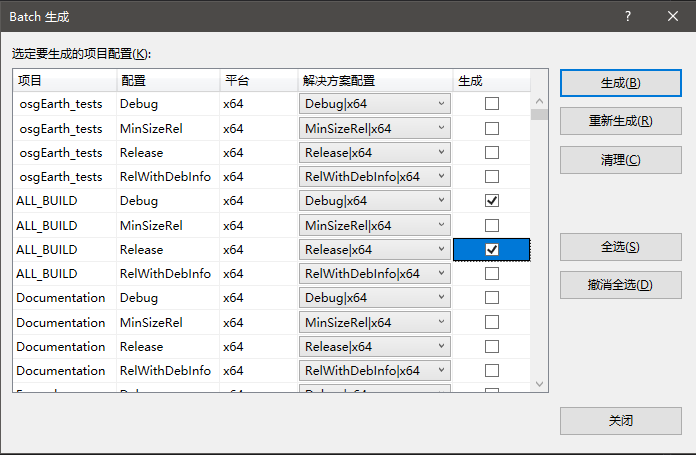

打开批生成，勾选ALL_BUILD的Debug和Release，

image-20250210091743334

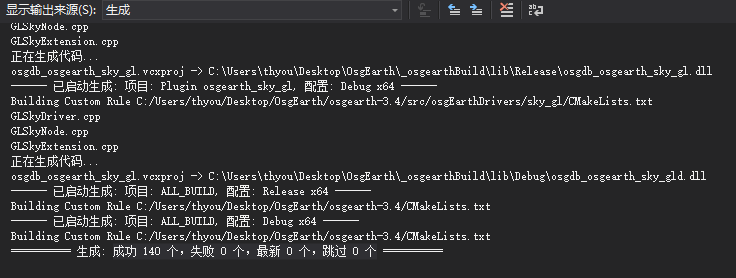

点击“生成(B)”按钮，开始编译所有源码，之前要前面顺利，这个地方应该是没有错误的，等待全部生成后，输出窗体提示“成功 140 个，失败 0 个，最新 0 个，跳过 0 个”信息，

image-20250210113549101

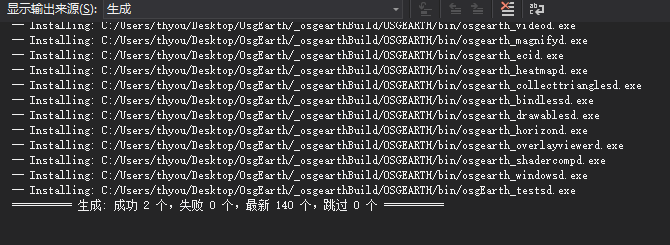

再次打开批生成，取消ALL_BUILD的Debug和Release的勾选，找到INSTALL并勾选其Debug和Release，点击生成按钮，等待完成。

image-20250210113842825

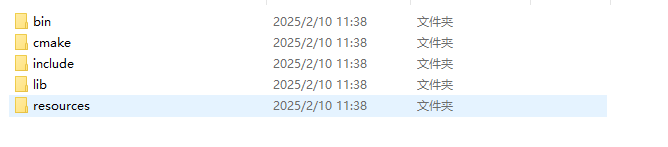

打开之前CMAKE_INSTALL_PREFIX项中设置的目录（OsgEarth_osgearthBuild\OSGEARTH），即是生成好了的库文件。

image-20250210114013922

至此，osgEarth的编译就算是完成了，下面整理一下，

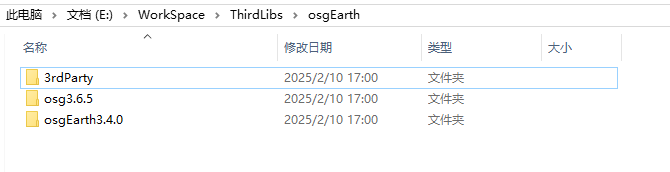

首先，选定一个磁盘位置，创建osgEarth文件夹，把3rdParty，之前生成的osg库，以及刚刚生成的osgEarth库，全部放进去，如下图所示，

image-20250210172230403

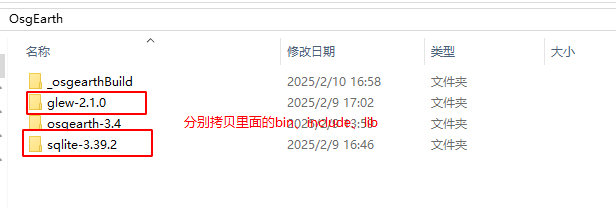

然后把glew、sqlite的库文件合并到3rdParty中，注意对号入座，bin对bin，include对include、lib对lib合并即可，

image-20250210173028114

5）OsgEarth编译有效性验证

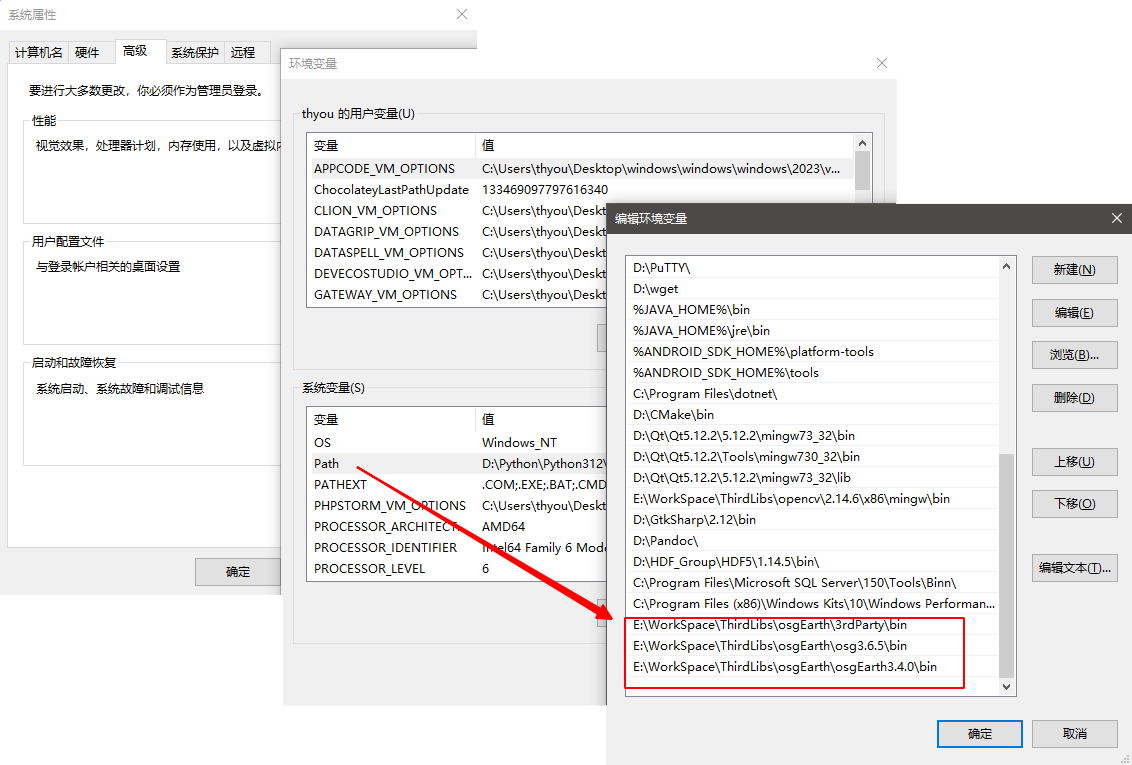

验证之前，需要更新和设置环境变量，上一步已经把编译好的osg、osgEarth都合并整理好了，所以原来osg、3rdParty的环境变量也就失效了，下面打开系统环境变量，在系统环境变量(S)中找到path项，点击“编辑(I)“按钮，删除原来的osg、3rdParty的bin路径，换成刚整理好的路径，如下图所示

image-d3d3535119

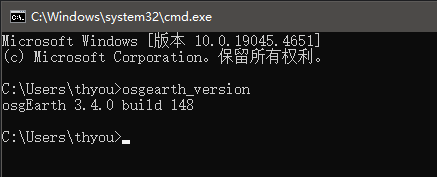

设置完成后，重启电脑，确保环境变量生效，从重启电脑后，打开命令行，输入”osgearth_version“后回车，显示版本信息，

image-20250210174016804

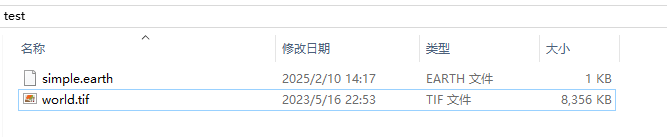

至此环境变量生效，在桌面新建一个test文件夹，将OsgEarth源码目录下的data文件夹中的world.tif复制进去，然后新建一个txt文件，后缀改为simple.earth，内容写：

<map>
<GDALImage name="simple">
    <url>world.tif</url>
</GDALImage>
</map>

image-20250210175052341

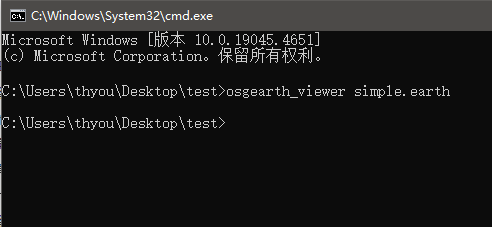

打开命令行，进入到test文件夹中，输入”osgearth_viewer simple.earth“回车，

image-d3d3535990

显示一个粗糙的地球，表示编译的osgearth库是有效的。

[!NOTE]

提醒：部分电脑使用了分屏，可能会显示不出来，只留一个显示器，就能弹出这个界面了

image_20250209114292

三、编译OsgQt

1）创建源码编译空间

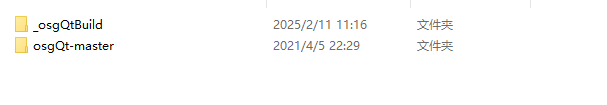

在任意磁盘路径下，创建文件夹OsgQt，将OsgQt.zip文件解压到该文件夹，并创建编译文件夹_osgQtBuild，如下图所示

\\res\\image-20250211111814184

2）构建OsgQt的解决方案

开始部分和OsgEarth编译一样，打开Cmake-Gui主界面，设置源码路径、编译输出路径、选择VS编译器，如下图所示

image-20250211112045465

点击“Finish”按钮，等待进度条走完，同样是一片红，如果前面没有这是Osg、OsgEarth、3rdParty的环境变量，应该会弹出Error提示窗，下面log显示找不到OSG相关的库，这样会比较麻烦点，需要一个个的手动填写，如果前面设置了环境变量，这里应该和我一样，基本上都已经全部检测出来了，只需要挨个检查一下即可，

image-20250211112656162

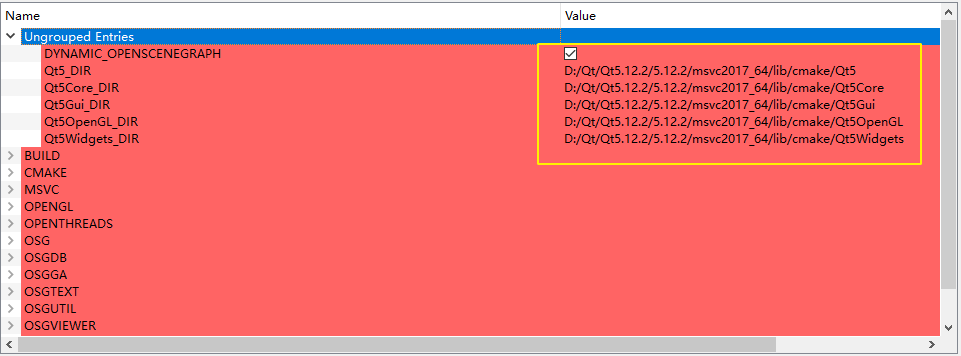

点击Ungrouped Entries项展开，设置Qt5_DIR为：

image-20250211113205108

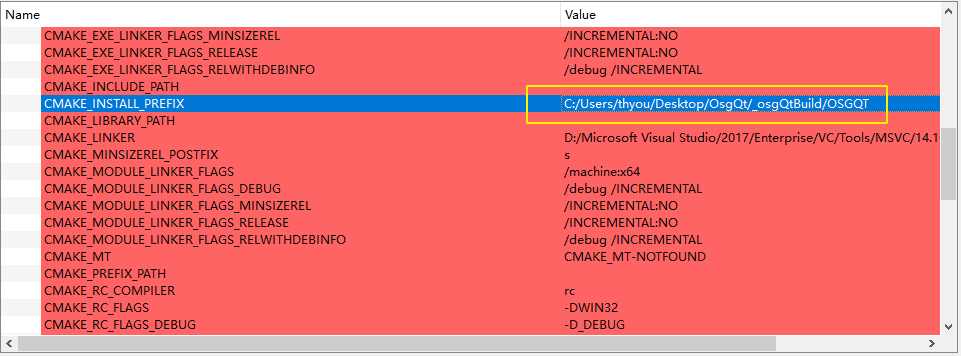

点击CMAKE项展开，将CMAKE_INSTALL_PREFIX项的路径修改为创建的项目文件夹中的OSGQt文件夹（目录下没有这个文件夹没关系，INSTALL时会自动创建）。

image-20250211113347818

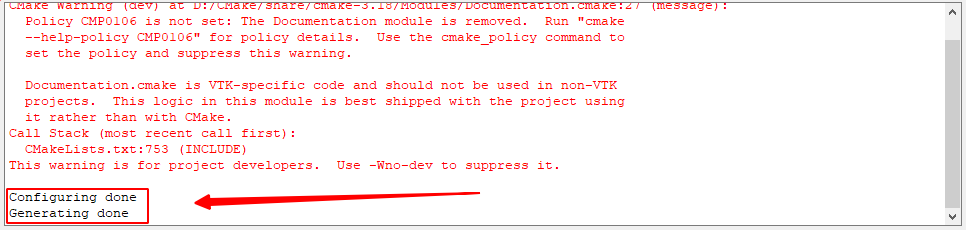

点击“Configure”按钮，应该是没有报错了，log中有一些红色的Warning文本，这个可以不用管，然后点击“Generate”按钮，等待项目生成完毕。

image-20250211113544043

3）VS 2017编译OsgQt

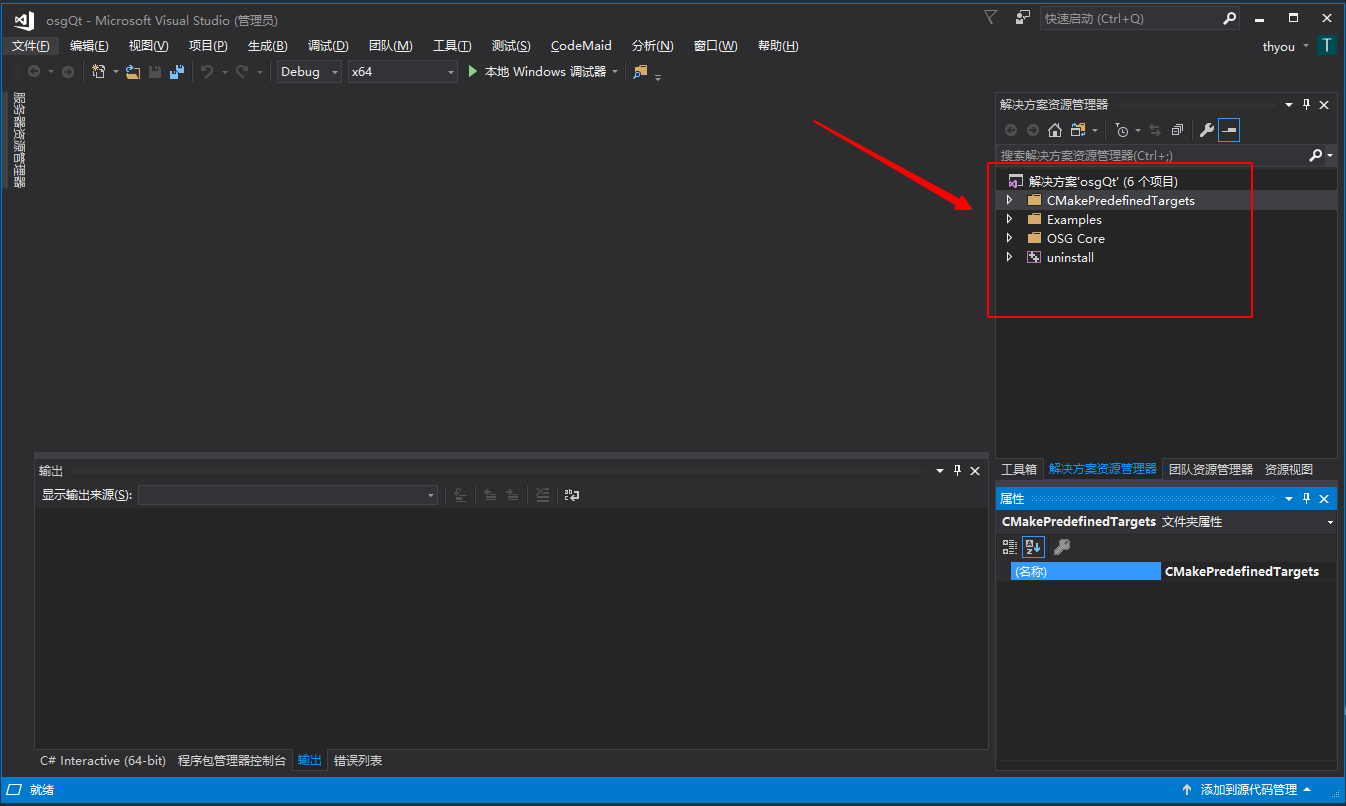

在Cmake-Gui主界面，点击“Open Project”按钮，直接弹出VS2017的项目界面，或者到OsgQt\_osgQtBuild文件路径下，直接打开osgQt.sln解决方案文件，

image-20250211113909064

打开项目， 双击打开OSG Core项目文件夹中的Header Files中的osgQOpenGLWidget和osgQOpenGLWindow，分别将其第15行 #define _gl_h 的注释解开，因为默认下会导致启用系统的gl.h文件，并与之前下载的glcorearb.h文件产生冲突，出现接口重定义的问题，

image-20250211114126874

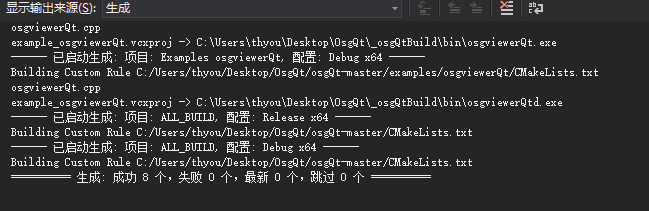

接着跟之前的一样，点击生成-批生成，在弹出的子窗口中勾选ALL_BUILD的Debug和Release，然后点击生成按钮，等待生成完，,应该是不会有失败的。

image-20250211114301958

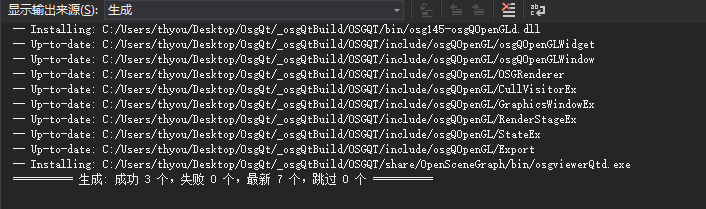

然后再次打开批处理界面，取消ALL_BUILD的Debug和Release的勾选，勾选INSTALL的Debug和Release，然后点击生成按钮，等待生成完成。

image-20250211114529797

再之后，打开OsgQt\_osgQtBuild\OSGQT的目录，即是生成好了的库文件。

image-20250209102556671

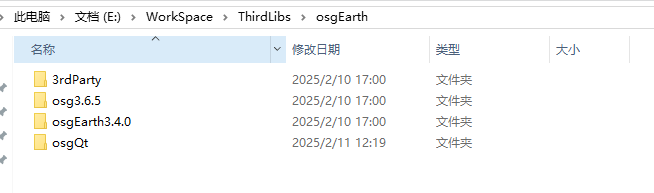

在之前osgEarth的文件夹内创建osgQt文件夹（设置环境变量的那个文件夹），将编译好的osgQt库复制进去，为后面测试OsgQt备用。

image-20250211122140424

4）OsgQt编译有效性验证

添加环境变量，复制osgQt的bin文件夹以及osgQt\share\OpenSceneGraph的bin路径，添加到系统环境变量的path中，如下图所示

image-d3d35388889

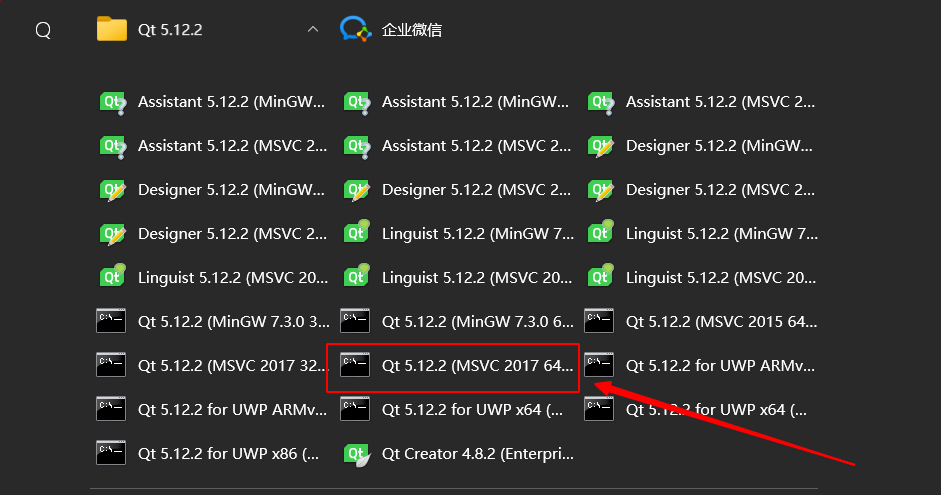

打开电脑中的Qt 5.12.2（MSVC 2017 64-bit）命令行工具，如下图

image-20250211123552859

将位置切换到osgQt\share\OpenSceneGraph\bin路径下，输入命令“windeployqt osgviewerQt.exe”，

image-20250211123906558

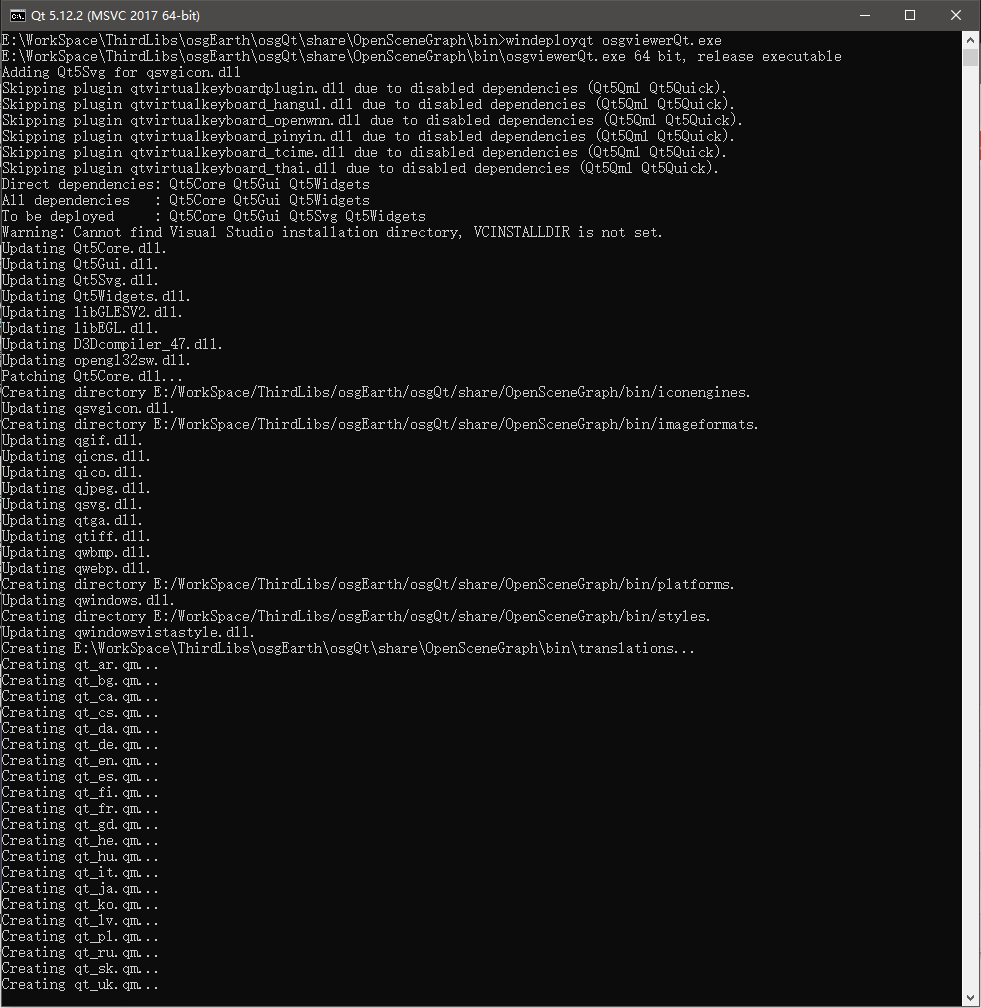

然后回车，它会将osgviewerQt.exe需要的Qt库复制进去。

image-20250211124040622

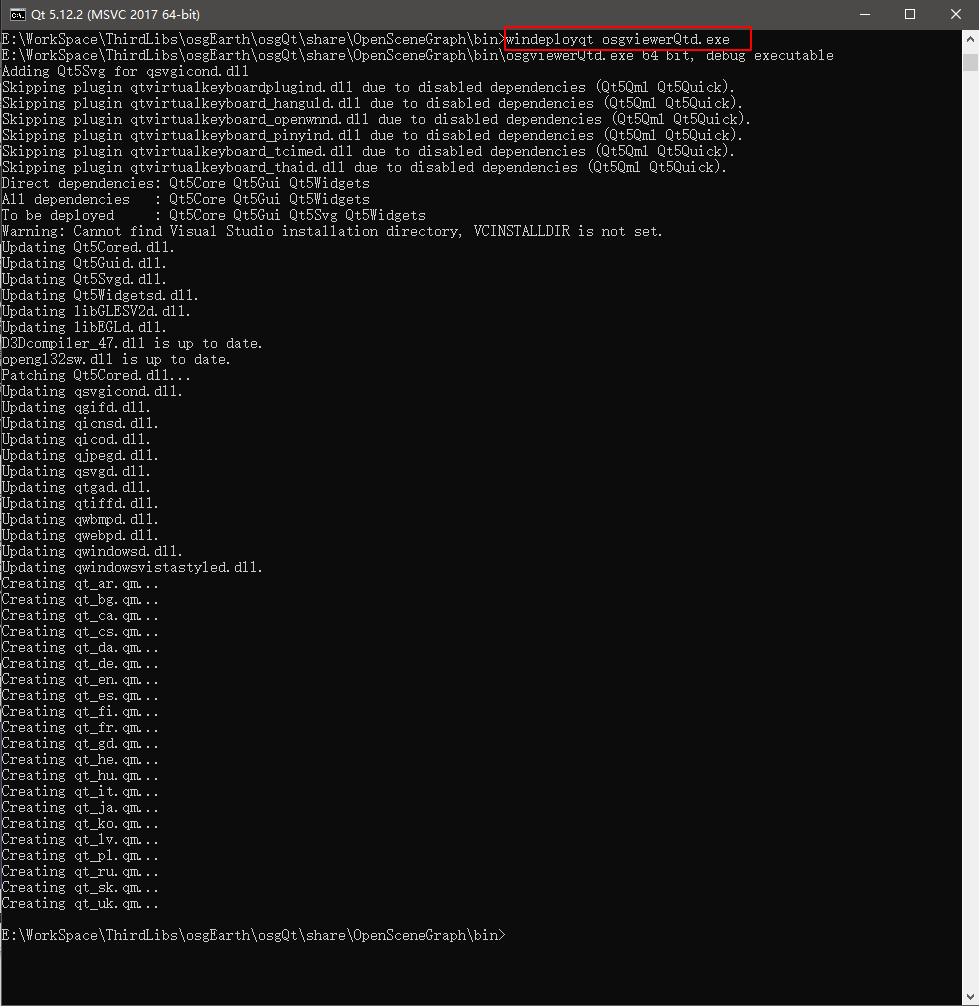

同样，输入命令“windeployqt osgviewerQtd.exe”，然后回车，把osgviewerQtd.exe需要的Qt库也复制进来，

image-20250211124342326

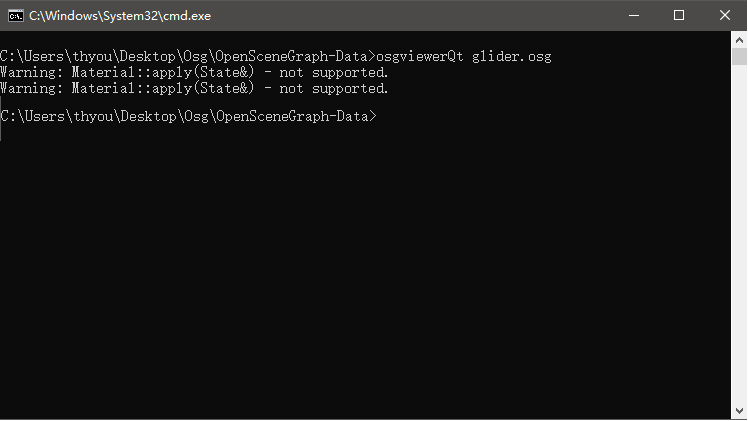

设置完成后，重启电脑，确保环境变量生效，重启电脑后，打开cmd命令窗口，用cd命令切换到osg数据目录下，输入命令“osgviewerQt glider.osg”，

image-d3d39998889

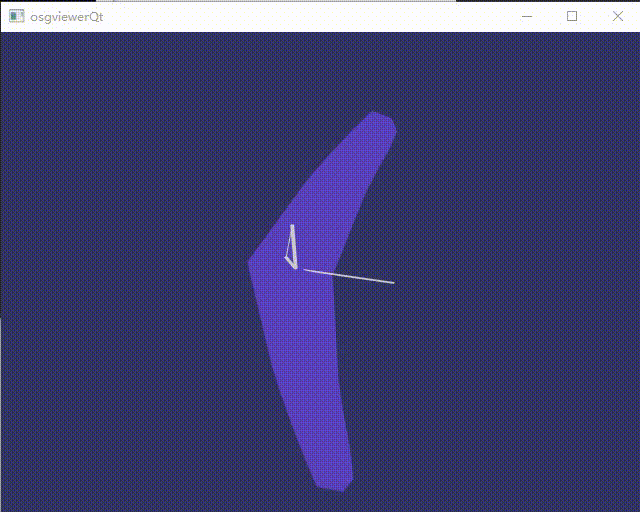

然后回车，打开滑翔机三维视图，至此，验证编译通过。

image_20250211133008

四、结语

所有的编译就均已完成。

整个过程差不多耗时4个半小时左右，中间出现了一些小插曲，主要是相关版本问题，引用的第三方库一定要确认版本是否正确，否则会出现函数找不到的问题，另外就是中间编译好的一些库，尽量整理好，添加环境变量，这样后面Camake编译的时候，有很多能够自动找到，不用再挨个去配置，能节省不少时间和精力，

后面就是项目上的开发了，添加环境变量，引用库进行开发即可。
